| ब्रांड नाम: | Retek |
| मॉडल संख्या: | W8680 |
| मूक: | 1000 पीसी |
| डिलीवरी का समय: | 3~4 सप्ताह |
| भुगतान की शर्तें: | वेस्टर्न यूनियन, टी / टी |

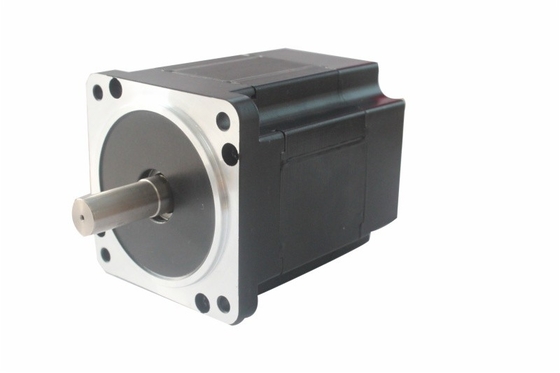

हाई टॉर्क ऑटोमोटिव इलेक्ट्रिक BLDC मोटर-W8680 ब्रशलेस डीसी मोटर
यह W86 श्रृंखला ब्रशलेस डीसी मोटर (स्क्वायर आयाम: 86 मिमी * 86 मिमी) औद्योगिक नियंत्रण और व्यावसायिक उपयोग के आवेदन में कठोर कामकाजी परिस्थितियों के लिए लागू होती है।जहां उच्च टोक़ से आयतन अनुपात की आवश्यकता होती है।यह एक ब्रशलेस डीसी मोटर है जिसमें बाहरी घाव स्टेटर, दुर्लभ-पृथ्वी / कोबाल्ट मैग्नेट रोटर और हॉल इफेक्ट रोटर स्थिति सेंसर है।28 वी डीसी के नाममात्र वोल्टेज पर धुरी पर प्राप्त पीक टोक़ 3.2 एन * एम (मिनट) है।विभिन्न आवासों में उपलब्ध, एमआईएल एसटीडी के अनुरूप है।कंपन सहनशीलता: एमआईएल 810 के अनुसार। ग्राहकों की आवश्यकताओं के अनुसार संवेदनशीलता के साथ टैकोजेनरेटर के साथ या बिना उपलब्ध।
उत्पाद का परिचय:
W86 श्रृंखला उत्पाद एक कॉम्पैक्ट उच्च कुशल ब्रशलेस डीसी मोटर, NdFeB (नियोडिमियम फेरम बोरॉन) द्वारा बनाया गया चुंबक और जापान से आयातित उच्च मानक मैग्नेट के साथ-साथ उच्च मानक स्टैक लेमिनेशन है, जो अन्य उपलब्ध मोटर्स की तुलना में मोटर प्रदर्शन में बहुत सुधार करता है। मंडी।
पारंपरिक डीसी मोटर्स की तुलना में, नीचे दिए गए महत्वपूर्ण लाभ:
1. बेहतर गति-टोक़ विशेषताओं
2. तेज गतिशील प्रतिक्रिया
3. संचालन में कोई शोर नहीं
4. 20000hrs से अधिक लंबी सेवा जीवनकाल।
5. बड़ी गति सीमा
6. उच्च दक्षता
विशिष्टता:
| वोल्टेज सीमा: | 12 वीडीसी, 24 वीडीसी, 36 वीडीसी, 48 वीडीसी, 130 वीडीसी |
| निर्गमन शक्ति | 15 ~ 500 वाट |
| कर्तव्य | S1, S2 |
| गति सिमा |
1000 आरपीएम से 6,000 आरपीएम |
| परिचालन तापमान: | -20°C से +40°C |
| बेरिंग के प्रकार |
एसकेएफ/एनएसके बॉल बेयरिंग |
| इन्सुलेशन ग्रेड | कक्षा बी,कक्षा एफकक्षा एच |
| वैकल्पिक शाफ्ट सामग्री | #45 स्टील, स्टेनलेस स्टील, सीआर40 |
| वैकल्पिक आवास सतह उपचार | पाउडर लेपित, पेंटिंग |
| आवास प्रकार | एयर वेंटिलेटेड, आईपी 67, आईपी 68 |
|
RoHS कॉम्प्लाइंट |
हाँ |
| ईएमसी/ईएमआई प्रदर्शन |
सीई, उल मानक द्वारा निर्मित। |
आवेदन पत्र:
रसोई के उपकरण, डाटा प्रोसेसिंग, इंजन, क्ले ट्रैप मशीन, चिकित्सा प्रयोगशाला उपकरण, उपग्रह संचार, गिरने से सुरक्षा, crimping मशीनें

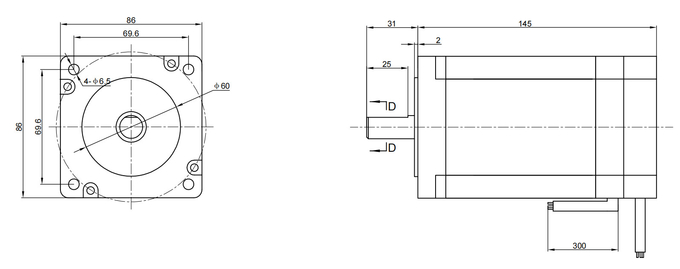

आयाम:
पैरामीटर:
| सामान | इकाई | नमूना | ||||
| W8658 | W8670 | W8685 | W8698 | W86125 | ||
| चरण की संख्या | अवस्था | 3 | ||||
| खम्भों की संख्या | डंडे | 8 | ||||
| रेटेड वोल्टेज | ग्राम रक्षा समिति | 48 | ||||
| मूल्याँकन की गति | आरपीएम | 3000 | ||||
| मूल्यांकन टोक़ | एनएम | 0.35 | 0.7 | 1.05 | 1.4 | 2.1 |
| वर्तमान मूल्यांकित | एएमपी | 3 | 6.3 | 9 | 11.6 | 18 |
| मूल्यांकित शक्ति | वू | 110 | 220 | 330 | 430 | 660 |
| चोटी कंठी | एनएम | 1.1 | 2.1 | 3.2 | 4.15 | 6.4 |
| मौजूदा शिखर | एएमपी | 9 | 19 | 27 | 34 | 54 |
| वापस ईएमएफ | वी/क्रपीएम | 13.7 | 13 | 13.5 | 13.6 | 13.6 |
| टॉर्क कॉन्स्टेंट | एनएम / ए | 0.13 | 0.12 | 0.13 | 0.14 | 0.14 |
| रोटर इंटरिया | जी सेमी2 | 400 | 800 | 1200 | 1600 | 2400 |
| शारीरिक लम्बाई | मिमी | 71 | 84.5 | 98 | 112 | 139 |
| वज़न | किलोग्राम | 1.5 | 1.9 | 2.3 | 2.8 | 4 |
| सेंसर | हनीवेल | |||||
| इन्सुलेशन वर्ग | बी | |||||
| सुरक्षा का स्तर | IP30 | |||||
| भंडारण तापमान | -25~+70℃ | |||||
| परिचालन तापमान | -15~+50℃ | |||||
| कार्य आर्द्रता | <85% आरएच | |||||
| काम का माहौल | कोई सीधी धूप, गैर-संक्षारक गैस, तेल धुंध, कोई धूल नहीं | |||||
| ऊंचाई | <1000m | |||||

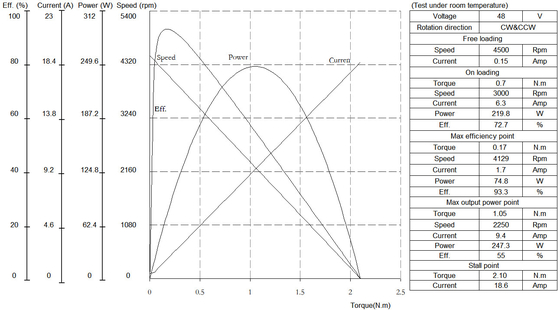

विशिष्ट वक्र @ 48VDC:
|
|
| ब्रांड नाम: | Retek |
| मॉडल संख्या: | W8680 |
| मूक: | 1000 पीसी |
| पैकेजिंग विवरण: | हवा से, समुद्र के द्वारा |
| भुगतान की शर्तें: | वेस्टर्न यूनियन, टी / टी |

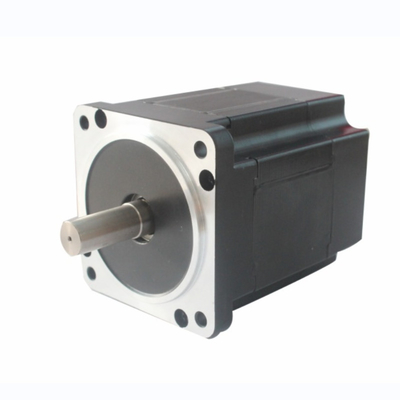

हाई टॉर्क ऑटोमोटिव इलेक्ट्रिक BLDC मोटर-W8680 ब्रशलेस डीसी मोटर
यह W86 श्रृंखला ब्रशलेस डीसी मोटर (स्क्वायर आयाम: 86 मिमी * 86 मिमी) औद्योगिक नियंत्रण और व्यावसायिक उपयोग के आवेदन में कठोर कामकाजी परिस्थितियों के लिए लागू होती है।जहां उच्च टोक़ से आयतन अनुपात की आवश्यकता होती है।यह एक ब्रशलेस डीसी मोटर है जिसमें बाहरी घाव स्टेटर, दुर्लभ-पृथ्वी / कोबाल्ट मैग्नेट रोटर और हॉल इफेक्ट रोटर स्थिति सेंसर है।28 वी डीसी के नाममात्र वोल्टेज पर धुरी पर प्राप्त पीक टोक़ 3.2 एन * एम (मिनट) है।विभिन्न आवासों में उपलब्ध, एमआईएल एसटीडी के अनुरूप है।कंपन सहनशीलता: एमआईएल 810 के अनुसार। ग्राहकों की आवश्यकताओं के अनुसार संवेदनशीलता के साथ टैकोजेनरेटर के साथ या बिना उपलब्ध।
उत्पाद का परिचय:
W86 श्रृंखला उत्पाद एक कॉम्पैक्ट उच्च कुशल ब्रशलेस डीसी मोटर, NdFeB (नियोडिमियम फेरम बोरॉन) द्वारा बनाया गया चुंबक और जापान से आयातित उच्च मानक मैग्नेट के साथ-साथ उच्च मानक स्टैक लेमिनेशन है, जो अन्य उपलब्ध मोटर्स की तुलना में मोटर प्रदर्शन में बहुत सुधार करता है। मंडी।
पारंपरिक डीसी मोटर्स की तुलना में, नीचे दिए गए महत्वपूर्ण लाभ:
1. बेहतर गति-टोक़ विशेषताओं
2. तेज गतिशील प्रतिक्रिया
3. संचालन में कोई शोर नहीं
4. 20000hrs से अधिक लंबी सेवा जीवनकाल।
5. बड़ी गति सीमा
6. उच्च दक्षता
विशिष्टता:
| वोल्टेज सीमा: | 12 वीडीसी, 24 वीडीसी, 36 वीडीसी, 48 वीडीसी, 130 वीडीसी |
| निर्गमन शक्ति | 15 ~ 500 वाट |
| कर्तव्य | S1, S2 |
| गति सिमा |
1000 आरपीएम से 6,000 आरपीएम |
| परिचालन तापमान: | -20°C से +40°C |
| बेरिंग के प्रकार |
एसकेएफ/एनएसके बॉल बेयरिंग |
| इन्सुलेशन ग्रेड | कक्षा बी,कक्षा एफकक्षा एच |
| वैकल्पिक शाफ्ट सामग्री | #45 स्टील, स्टेनलेस स्टील, सीआर40 |
| वैकल्पिक आवास सतह उपचार | पाउडर लेपित, पेंटिंग |
| आवास प्रकार | एयर वेंटिलेटेड, आईपी 67, आईपी 68 |
|
RoHS कॉम्प्लाइंट |
हाँ |
| ईएमसी/ईएमआई प्रदर्शन |
सीई, उल मानक द्वारा निर्मित। |
आवेदन पत्र:
रसोई के उपकरण, डाटा प्रोसेसिंग, इंजन, क्ले ट्रैप मशीन, चिकित्सा प्रयोगशाला उपकरण, उपग्रह संचार, गिरने से सुरक्षा, crimping मशीनें
आयाम:
पैरामीटर:
| सामान | इकाई | नमूना | ||||
| W8658 | W8670 | W8685 | W8698 | W86125 | ||
| चरण की संख्या | अवस्था | 3 | ||||
| खम्भों की संख्या | डंडे | 8 | ||||
| रेटेड वोल्टेज | ग्राम रक्षा समिति | 48 | ||||
| मूल्याँकन की गति | आरपीएम | 3000 | ||||
| मूल्यांकन टोक़ | एनएम | 0.35 | 0.7 | 1.05 | 1.4 | 2.1 |
| वर्तमान मूल्यांकित | एएमपी | 3 | 6.3 | 9 | 11.6 | 18 |
| मूल्यांकित शक्ति | वू | 110 | 220 | 330 | 430 | 660 |
| चोटी कंठी | एनएम | 1.1 | 2.1 | 3.2 | 4.15 | 6.4 |
| मौजूदा शिखर | एएमपी | 9 | 19 | 27 | 34 | 54 |
| वापस ईएमएफ | वी/क्रपीएम | 13.7 | 13 | 13.5 | 13.6 | 13.6 |
| टॉर्क कॉन्स्टेंट | एनएम / ए | 0.13 | 0.12 | 0.13 | 0.14 | 0.14 |
| रोटर इंटरिया | जी सेमी2 | 400 | 800 | 1200 | 1600 | 2400 |
| शारीरिक लम्बाई | मिमी | 71 | 84.5 | 98 | 112 | 139 |
| वज़न | किलोग्राम | 1.5 | 1.9 | 2.3 | 2.8 | 4 |
| सेंसर | हनीवेल | |||||
| इन्सुलेशन वर्ग | बी | |||||
| सुरक्षा का स्तर | IP30 | |||||
| भंडारण तापमान | -25~+70℃ | |||||
| परिचालन तापमान | -15~+50℃ | |||||
| कार्य आर्द्रता | <85% आरएच | |||||
| काम का माहौल | कोई सीधी धूप, गैर-संक्षारक गैस, तेल धुंध, कोई धूल नहीं | |||||
| ऊंचाई | <1000m | |||||

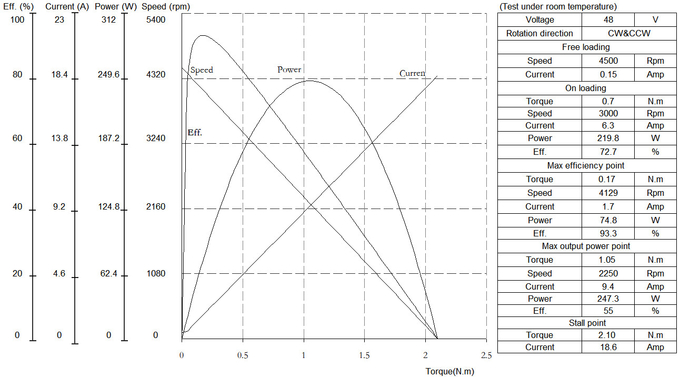

विशिष्ट वक्र @ 48VDC:
